SPEEDUINO VR6 TURBO PROJET

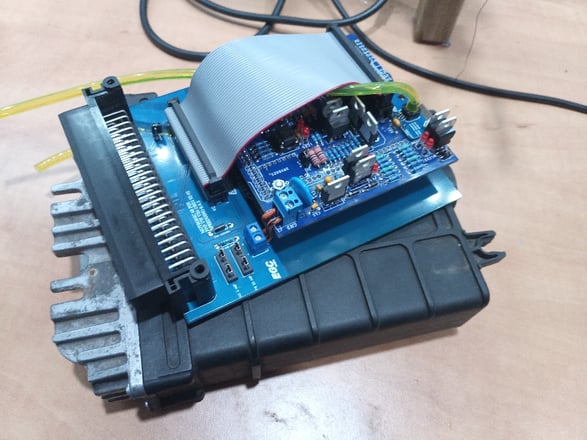

Pnp vr6
Pnp vr6

Je vous présente EGC Pnp vr6 by Speeduino ECU. J'ai consacré quelques heure sur ce projet jusqu'à présent ses un beau succès. J'adore ce Speeduino cest un ecu bon marché avec  la capacité de faire beaucoup.  Launch control, vvt, boost control, tacho out, fuel pump out, fan out, idle valve out, quelques exemples possibles. Ces (dye) fabrication maison mes vous pouvez l'acheter déjà assemblé. Il a aussi quelques plug play à des vehicule populaire. Présentement je suis en train de crée un base msq logiciel pour vr6 turbo de 20 psi avec water méthanol  injecteur bosch ford green top 440cc (42L) 3bar  fuel pump aremotive 340 lp moteur non forgé. En fait ce système fonctionnait très bien avec motronic 2.9 le calculateur original combiné d'un émulateur de puce  pour programmer en temps réel  accompagné  d’un Wotbox pour le launch. Autrement dit  quelque dollar en plus. J’ai consacré beaucoup sur le motronic 10 ans maintenant à  peaufiné mon logiciel  qui va merveilleusement  bien. Revenons au speeduino il est similaire à un megasquirt mes très différent en même temps .Ces (open to source) donc le logiciel est gratuit pour tous crée par Josh Stewart  donc de préférence acheter à un de ces revendeur lui contribue. Vous pouvez visiter le wikispeeduino  pour info ou sur facebook speeduino page . Cela fonctionne avec le logiciel de EFI Analytics le (tunerstudio ms) même que megasquirts .  Des mises  à jour son effectué  régulièrement. Voici quelques photo de mes projet, schéma, assemblage et filage.





ACHAT ICI

VIDEO ICI

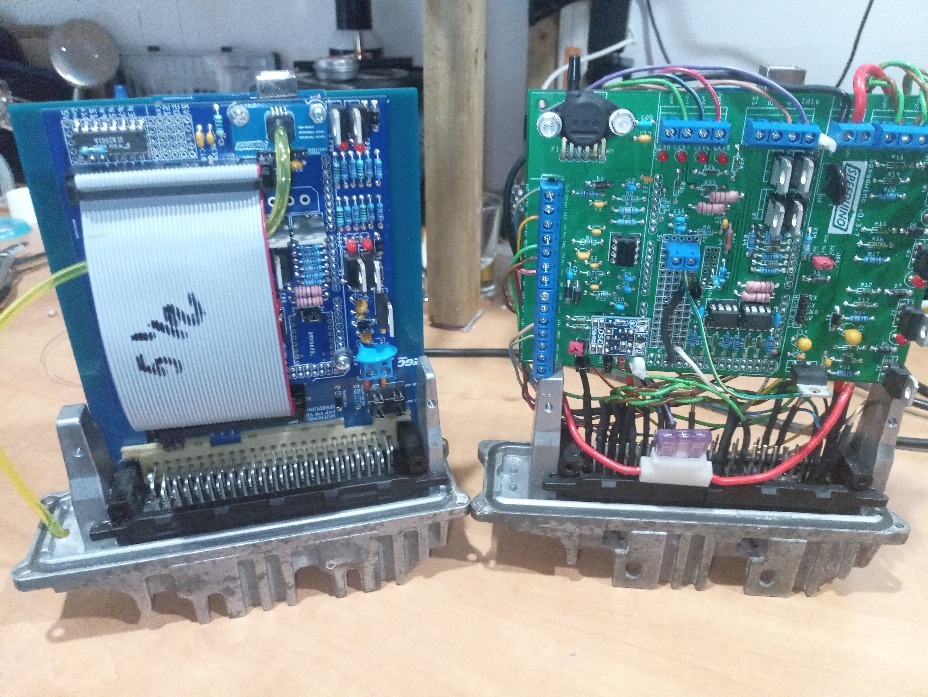

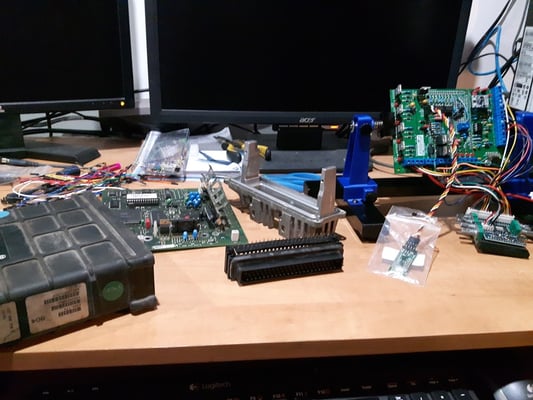

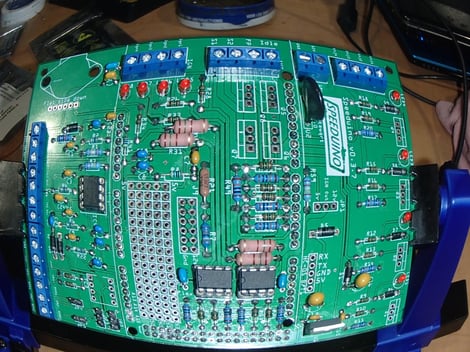

VR6 PNP SPEEDUINO  PROTO 2 PROTO 1
VR6 PNP SPEEDUINO PROTO 2 PROTO 1

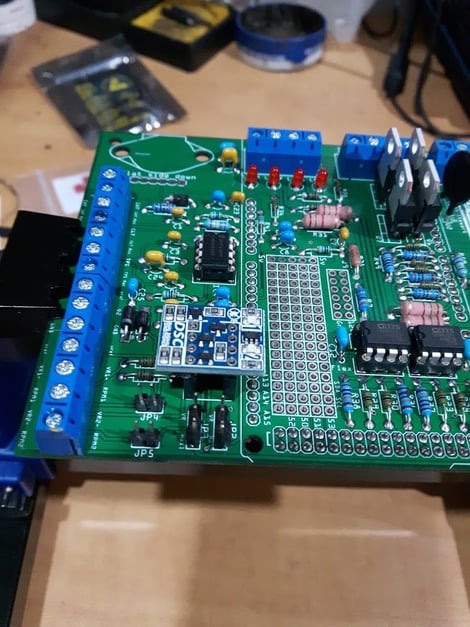

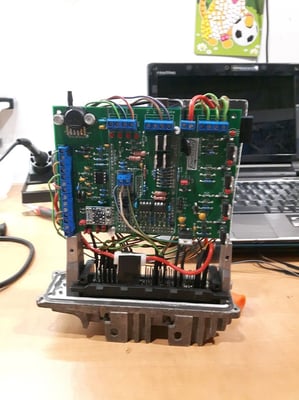

VR6 #2 PROTO

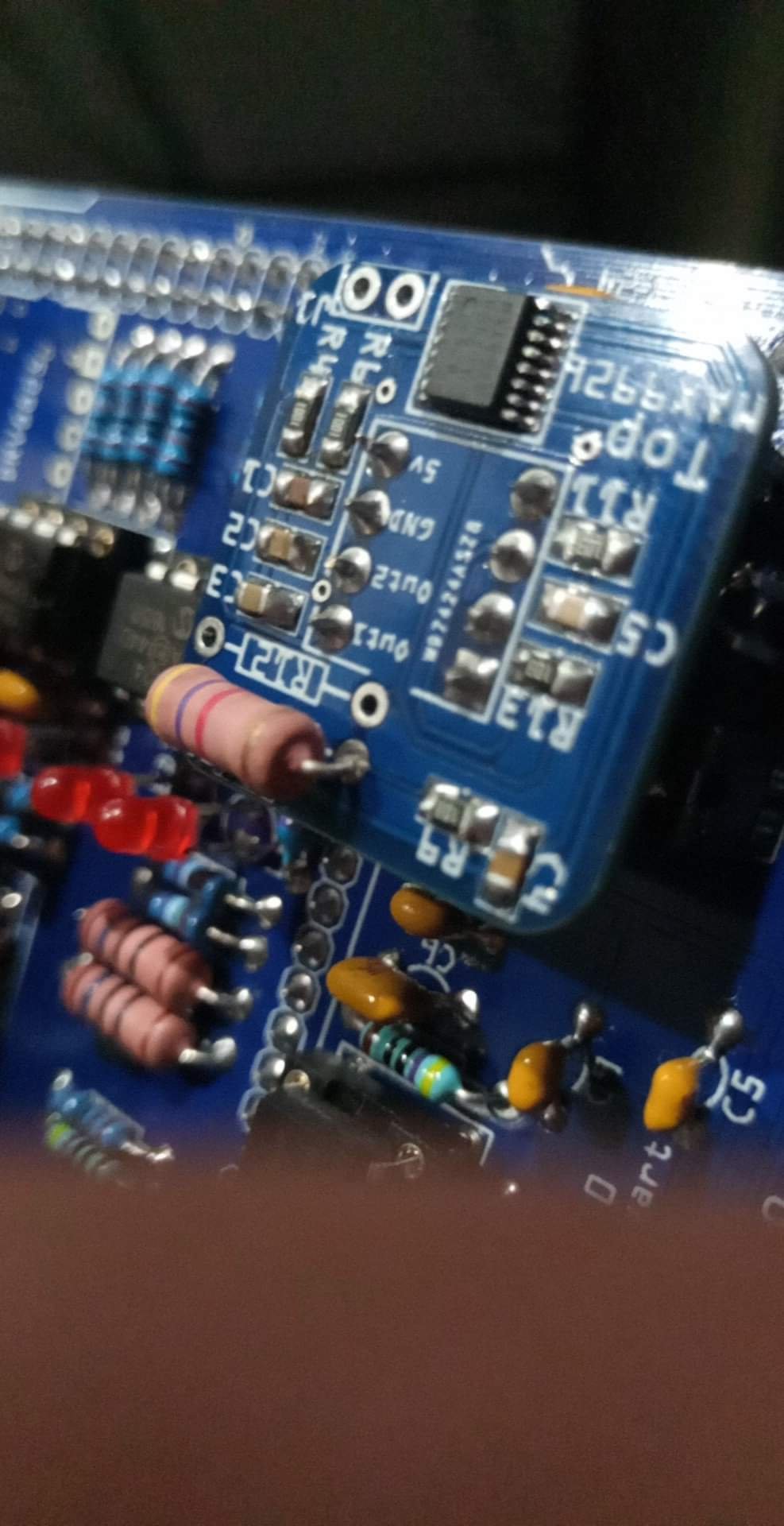

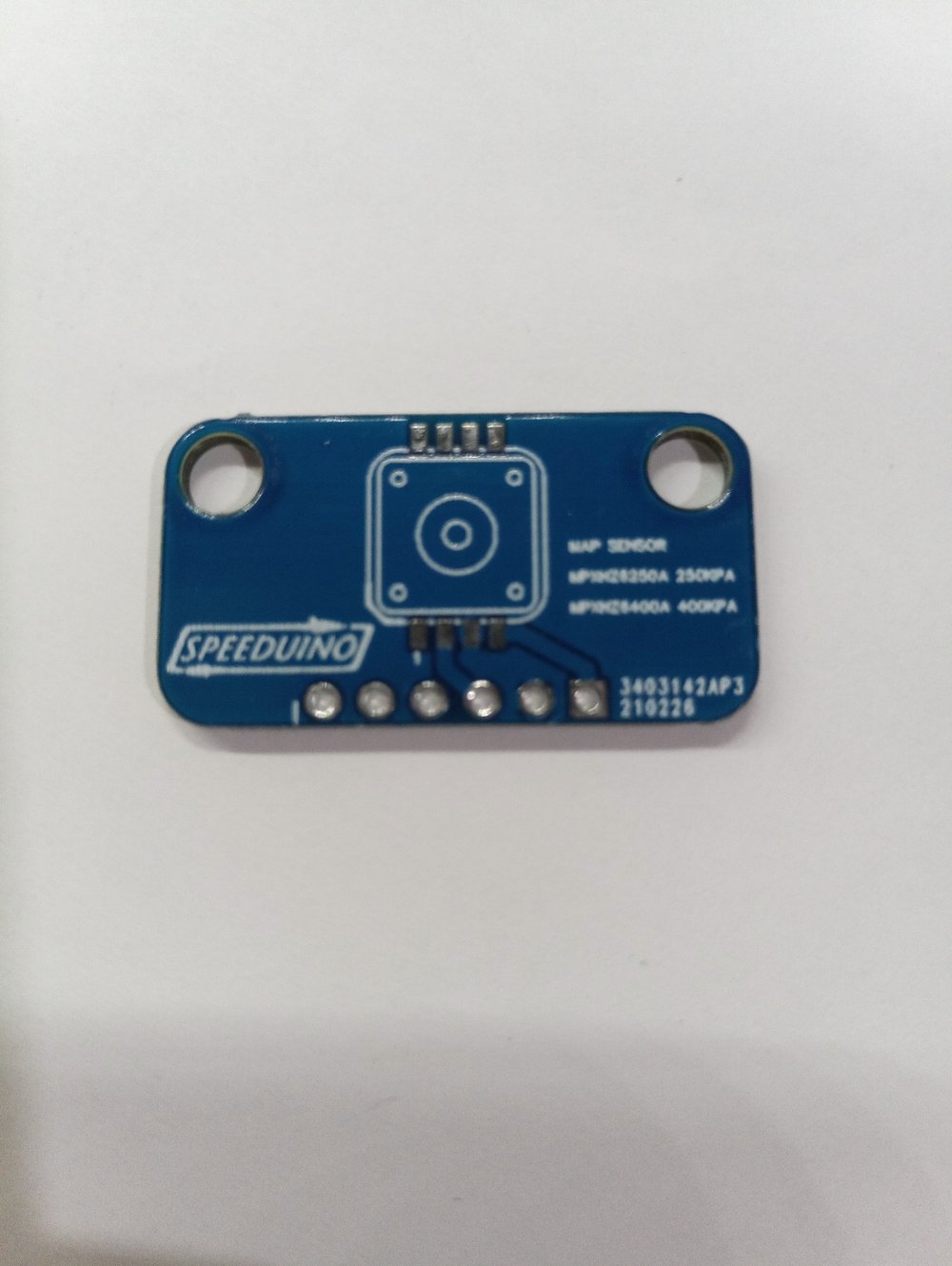

Conception pcb small map sensor
Conception pcb small map sensor

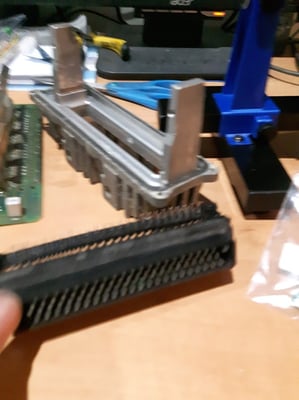

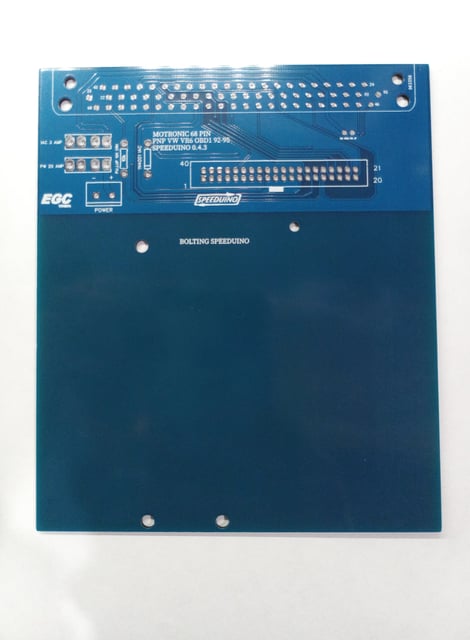

Pnp vr6 Obd1 93 95 distributeur et coil pack
Pnp vr6 Obd1 93 95 distributeur et coil pack

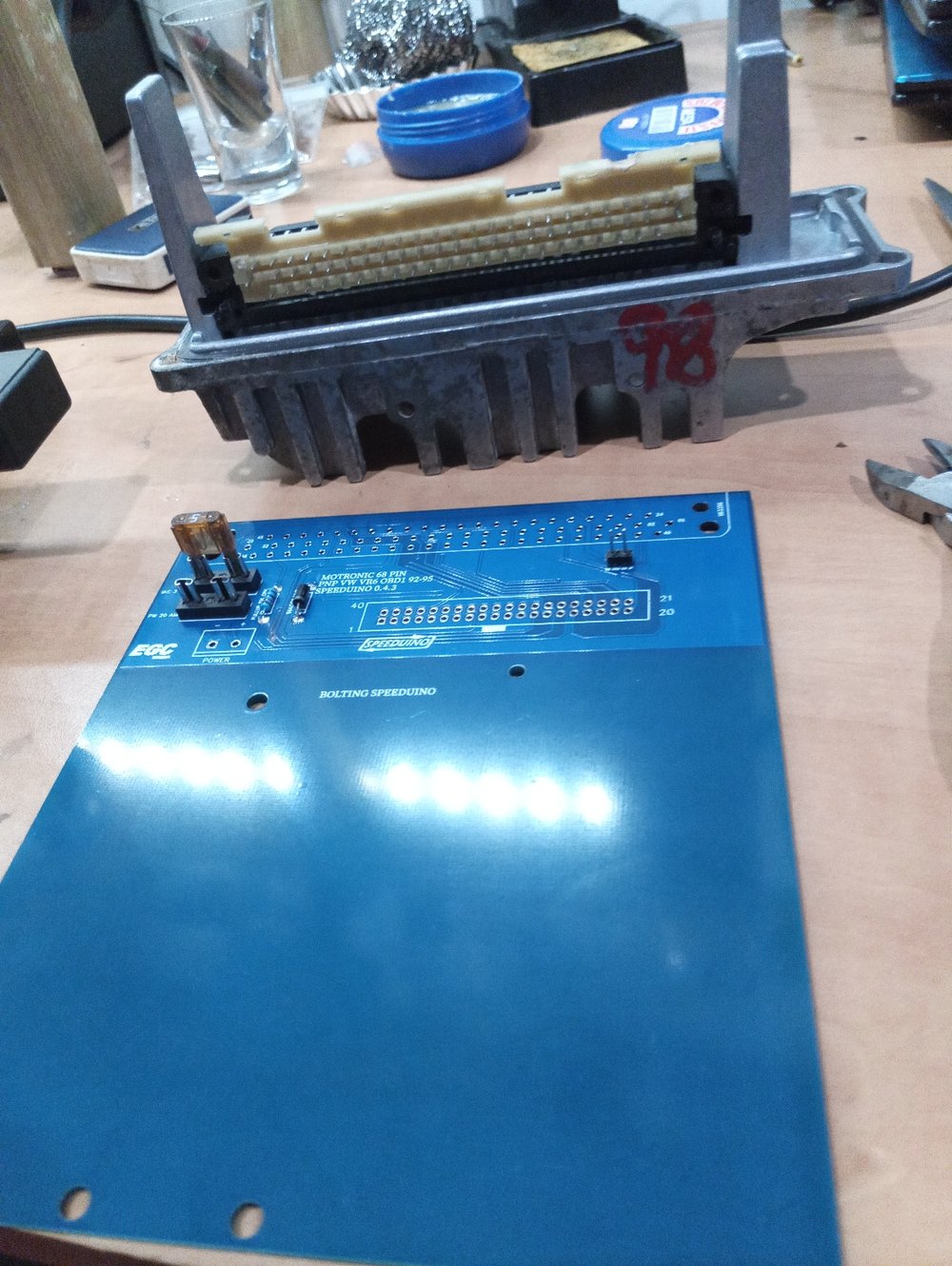

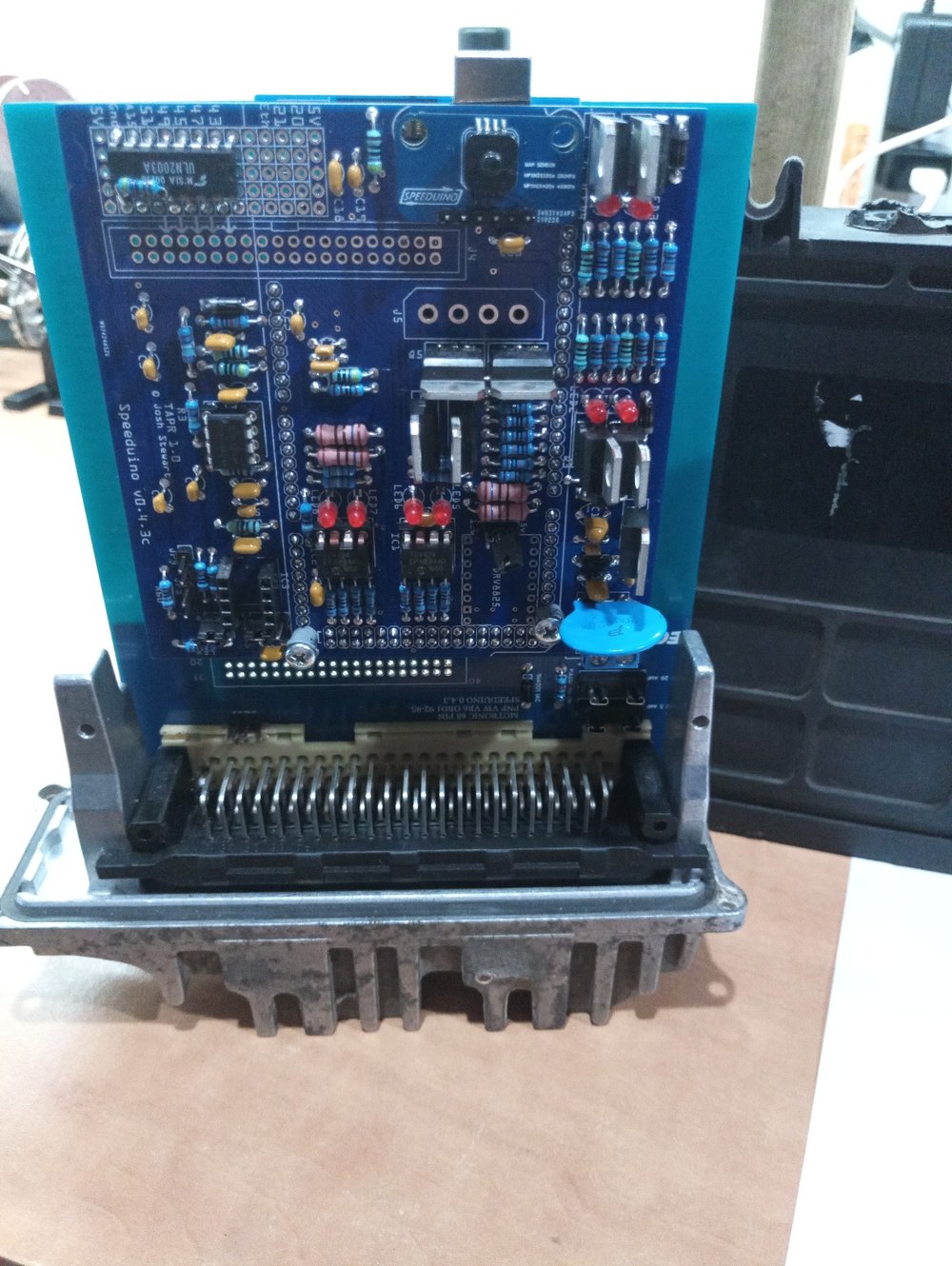

VR6 PROTO 1

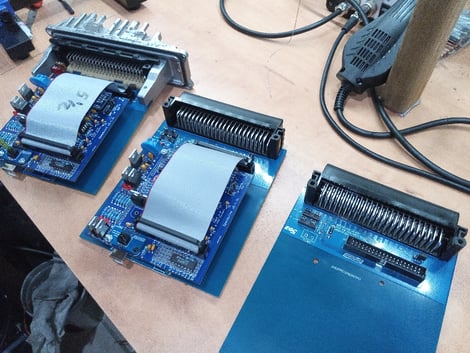

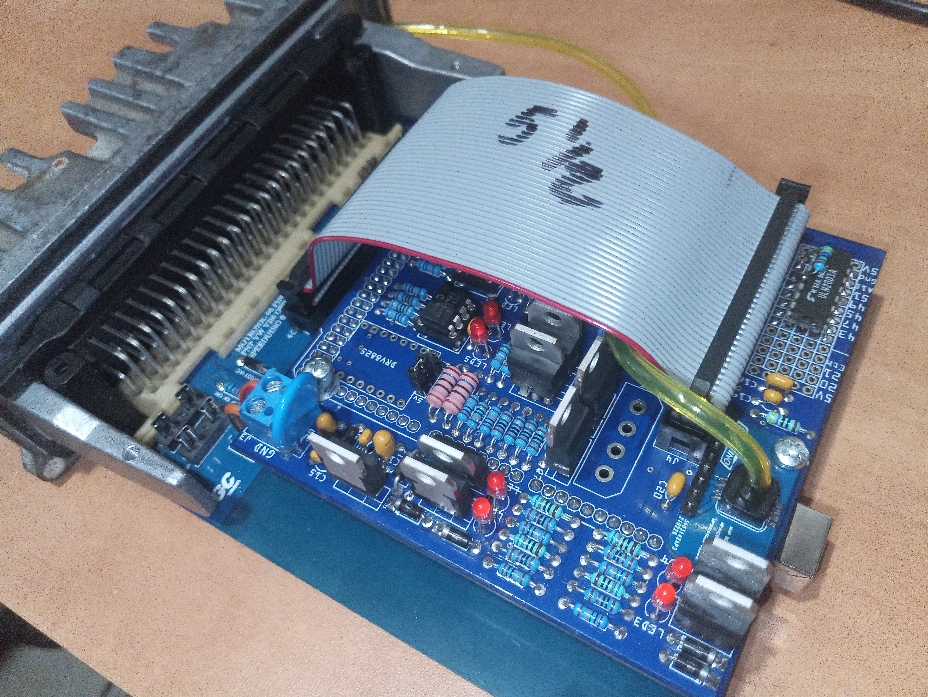

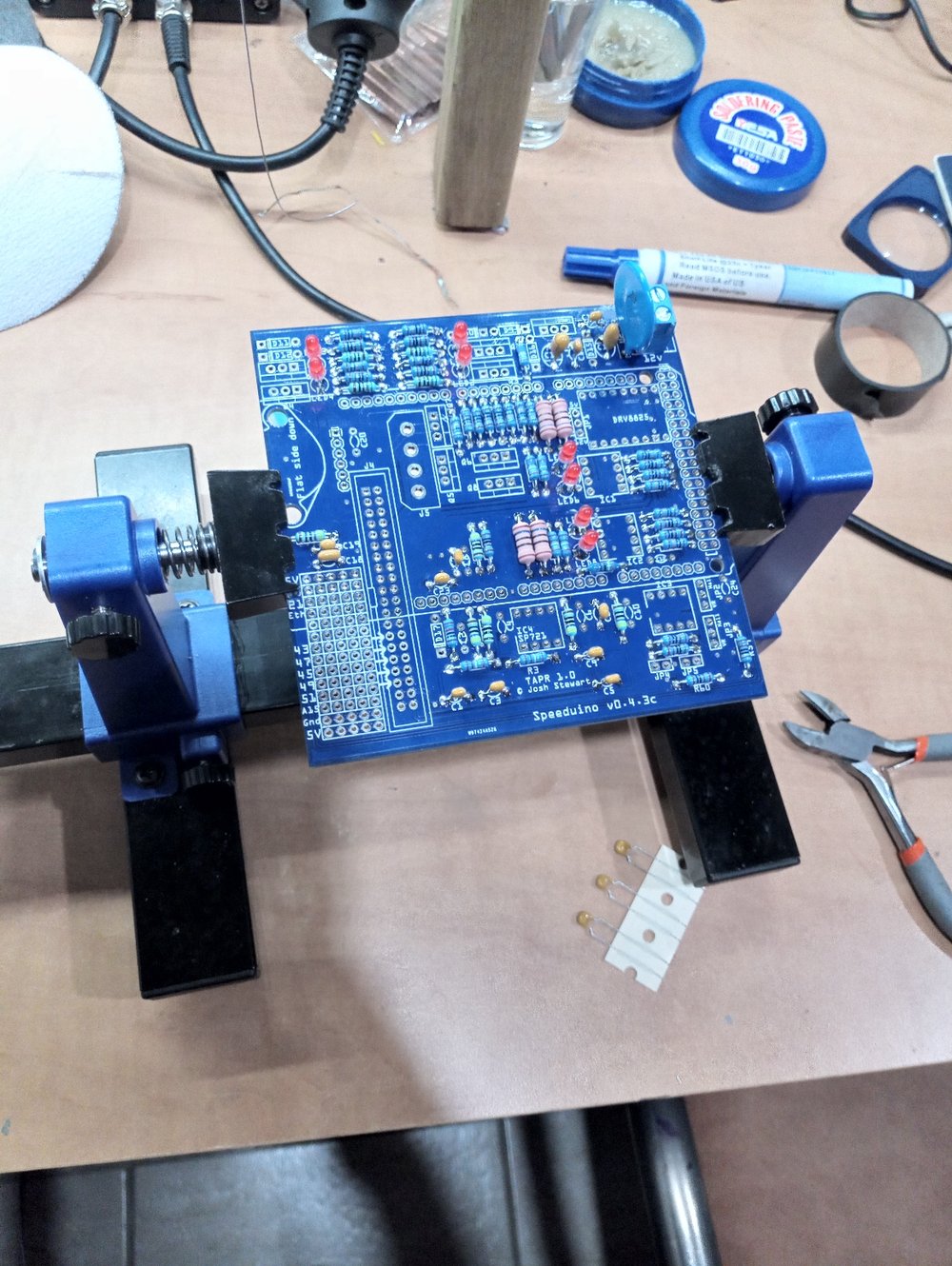

Montage Pnp vr6
Montage Pnp vr6


WIRING DIAGRAM FOR SPEEDUINO VR6  SUR DEMANDE EMAIL
